DESCRIPCIÓN DEL PROCESO, PERFORMANCE Y DATOS TÉCNICOS
Plantas Modulares de Agua Potable con Tecnologías DAF

Descripcion del proceso, performance y datos tecnicos

Las Plantas Potabilizadoras Modulares SEINCO-ETA permiten el tratamiento eficiente de aguas superficiales con remoción de sólidos suspendidos mediante coagulación, floculación hidráulica, flotación por aire disuelto y filtración rápida. Los procesos físico-químicos indicados se desarrollan en unidades compactas preindustrializadas para caudales de producción entre 10 y 500 m3/h.

Descripción del Proceso

Los procesos fisicoquímicos incorporados son los siguientes:

  • Coagulación química por inyección de solución de coagulante metálico (sulfato de aluminio o cloruro férrico) en sección de flujo turbulento.
  • Floculación hidráulica en cámara compartimentada con pasajes de gradientes controlados en el rango de 40 a 80 l/s
  • Clarificación por flotación por aire disuelto, componente clave del proceso por su eficiencia e intensidad de aplicación. Consiste en la inyección de microburbujas de aire de dimensiones 20 a 80 micrones en el flujo de agua floculada, para propiciar la adherencia entre microburbujas y partículas floculentas. Los nuevos flóculos así formados poseen una densidad sensiblemente inferior a la del agua (aprox. 0,96), suficiente para permitir una velocidad ascensional superior a 10 m/h y el consiguiente transporte de todas las partículas floculentas a la superficie del líquido. El lodo formado por la sucesiva incorporación de partículas flotadas se acumula, concentra (2 a 6 %) y retira mediante barrido mecánico o hidráulico. La inyección de microburbujas indicada se produce a partir de la recirculación y presurización de una fracción del agua filtrada (aprox. 5 a 12 %), con saturación de aire bajo presión (5 bar) y brusca descompresión para liberación de aire en exceso mediante difusores de geometría apropiada.

Filtración rápida en manto de arena de granulometría apropiada (TE 0,8 mm y CU 1,5), a desarrollar en el sector inferior de la celda de flotación. Permite la retención de partículas remanentes. El lavado del filtro se efectúa por retroflujo mediante uso de bombeo (modelos SEINCO-ETA-FFC) o para el caso de las unidades containerizadas (modelos SEINCO-ETA-FFR), por autolavado. En efecto, para este caso el diseño propuesto y la subdivisión en 6 módulos de tratamiento en paralelo, permite lavar un módulo con el agua filtrada producida en los restantes 5 módulos.



Aplicaciones y performance

La tecnología propuesta se aplica con éxito a prácticamente todos los tipos de aguas superficiales, siendo especialmente ventajosa para el tratamiento de aguas eutróficas, aguas de calidad muy variable, aguas muy coloreadas y/o muy turbias, aguas de baja alcalinidad, etc., permitiendo alcanzar los siguientes resultados:

  • Turbiedad de agua flotada: < 1,5 NTU
  • Turbiedad de agua filtrada: < 0,3 NTU

Duración de carreras de filtración: > 24 horas



Principales ventajas del proceso

Las principales ventajas del proceso en relación a tecnologías convencionales basadas en remoción de partículas por sedimentación, son las siguientes:

  • Velocidad de flotación superior en 5 a 10 veces las velocidades típicas de sedimentación, factor que permite reducir en la misma proporción el área del recinto de clarificación.
  • Posibilidad de aplicar la flotación sobre la superficie del filtro economizando aún más espacio.
  • Menor uso de productos químicos, estimado en aprox. 20 a 30 % respecto a procesos convencionales.
  • Alto contenido de sólidos en el lodo flotado (2 a 6%) respecto de lodos de sedimentadores (0,3 a 1%), resultando en un volumen de lodos a deshidratar y disponer 6 veces menor.
  • Posibilidad de automatización completa del proceso con rápidas entrada y cierre de operación.
  • Mínimos requerimientos de obras civiles para implantación de unidades preindustrializadas de proceso.

Modelos y datos técnicos

Las unidades están diseñades en base a dos geometrías:

  1. unidades cilíndicas (modelos SEINCO-ETA-FFC) con floculador central o inferior y
  2. unidades containerizadas (modelo SEINCO-ETA -FFR) con autolavado de filtros

Los materiales de construcción son acero carbono con revestimiento epoxi aceptable para las exigencias sanitarias o acero carbono AISI 304 para todos los componentes en contacto con agua de proceso.

MODELO CILÍNDRICO (ETA-FFC)
Modelo FFC-10  caudal: 10 m3/h - pob. servida: 1.200 hab - dim: diám 1,30 m - altura 2,75 m
Modelo FFC-20  caudal: 20 m3/h - pob. servida: 2.400 hab - dim: diám 1,85 m - altura 2,75 m
Modelo FFC-30  caudal: 30 m3/h - pob. servida: 3.600 hab - dim: diám 2,26 m - altura 2,75 m
Modelo FFC-40 caudal: 40 m3/h - pob. servida: 4.800 hab - dim: diám 2,61 m - altura 3,00 m
Modelo FFC-50  caudal: 50 m3/h - pob. servida: 6.000 hab - dim: diám 2,91 m - altura 3,00 m
Modelo FFC-100 caudal: 100 m3/h - pob. servida: 12.000 hab - dim.: diám 4,12 m - altura 3,50 m
Modelo FFC-200 caudal: 200 m3/h - pob. servida: 24.000 hab - dim: diám 5,83 m - altura 4,00 m
Modelo FFC-300 caudal: 300 m3/h - pob. servida: 36.000 hab - dim: diám 7,14 m - altura 4,50 m
Modelo FFC-500 caudal: 500 m3/h - pob. servida: 60.000 hab - dim.: diám 9,22 m - altura 5,00 m

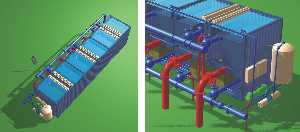

MODELO CONTAINER (ETA-FFR)- Modelo Autolavable
Modelo FFR-100  caudal: 100 m3/h - pob. servida: 12.000 hab - dim: largo 6,00 m - ancho 2,40 m - altura 3,50 m
Modelo FFR-150  caudal: 150 m3/h - pob. servida: 18.000 hab - dim: largo 9,00 m - ancho 2,40 m - altura 3,50 m
Modelo FFC-200  caudal: 200 m3/h - pob. servida: 24.000 hab - dim: largo 12,00 m - ancho 2,40 m - altura 3,50 m

Notas:
- Población servida basada en consumo de 200 l/hab./día.
- Dimensiones sujetas a ajuste.
